电子设备雷击浪涌抗扰度试验标准

点击次数:365 更新时间:2024-02-19

电子设备雷击浪涌抗扰度试验的国家标准为GB/T17626.5(等同于国际标准IEC61000-4-5 )。

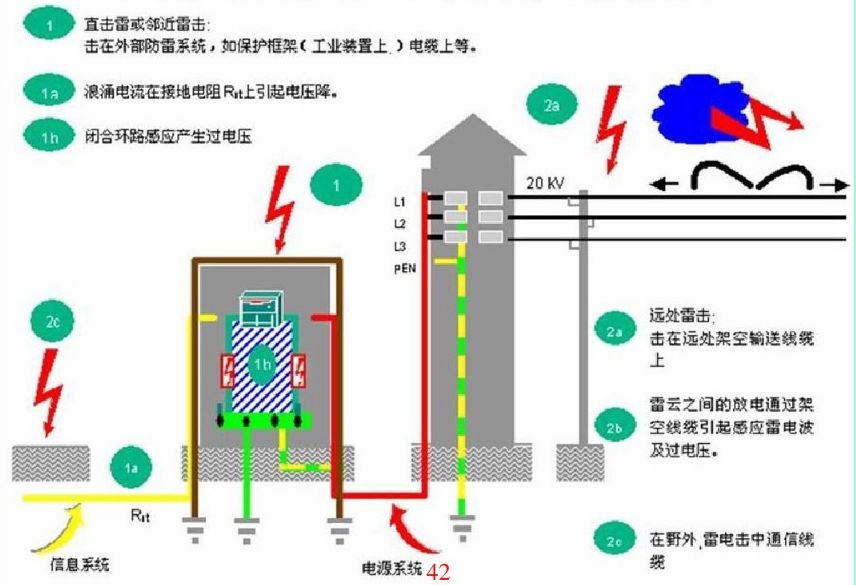

标准主要是模拟间接雷击产生的各种情况:


  (1)雷电击中外部线路,有大量电流流入外部线路或接地电阻,因而产生的干扰电压。


  (2)间接雷击(如云层间或云层内的雷击)在外部线路上感应出电压和电流。


  (3)雷电击中线路邻近物体,在其周围建立的强大电磁场,在外部线路上感应出电压。


  (4)雷电击中邻近地面,地电流通过公共接地系统时所引进的干扰。




标准除了模拟雷击外,还模拟变电所等场合,因开关动作而引进的干扰(开关切换时引起电压瞬变),如:


  (1)主电源系统切换时产生的干扰(如电容器组的切换)。


  (2)同一电网,在靠近设备附近的一些较小开关跳动时的干扰。


  (3)切换伴有谐振线路的晶闸管设备。


  (4)各种系统性的故障,如设备接地网络或接地系统间的短路和飞弧故障。


标准描述了两种不同的波形发生器:一种是雷击在电源线上感应生产的波形;另一种是在通信线路上感应产生的波形。


这两种线路都属于空架线,但线路的阻抗各不相同:在电源线上感应产生的浪涌波形比较窄一些(50uS),前沿要陡一些(1.2uS);而在通信线上感应产生的浪涌波形比较宽一些,但前沿要缓一些。后面我们主要以雷击在电源线上感应生产的波形来对电路进行分析,同时也对通信线路的防雷技术进行简单介绍。
